D500行星減速電機系列
D500行星減速電機系列
光伏跟蹤回轉裝置專用
D500行星減速電機系列
D500行星減速電機系列

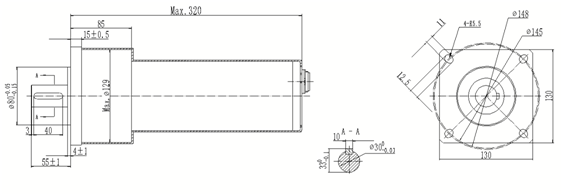

●機械尺寸(Dimensions:Unite=MM)
●性能曲線（Performance curve）
●接線說明（Wiring）
電機引線顏色 | 電機線說明 |
黑 | 負（-） |
紅 | 正（+） |
黃綠 | GND |
轉向 | CW |
●技術參數（Performance）
型號 | 額定電壓VDC | 額定轉速rpm | 額定轉矩Nm | 額定功率W | 峰值轉矩Nm | 減速比 | 環境溫度℃ | 絕緣等級 | 防護等級 |
D5001 | 24（28） | 1.1 | 500 | 57.59 | 600 | 1476 | -40～+60 | F | IP65 |
D5002 | 24（28） | 0.75 | 500 | 39.27 | 600 | 1599.08 | -40～+60 | F | IP65 |
D5007 | 24（28） | 1.5 | 500 | 78.53 | 600 | 1476 | -40～+60 | F | IP65 |
D6601 | 24（28） | 1.5 | 660 | 104 | 950 | 1093.5 | -40～+60 | F | IP65 |
注：1.帶UL認證產品，選配24V DC電壓。
2.電機、減速機性能及尺寸可根據客戶要求進行定制。可根據客戶要求選配航空插頭及對應的電纜線等。
